福建物构所多孔单晶表面工程增强可逆化学吸附及赝电容
时间:2020-11-16 栏目:献礼60周年

  多孔单晶兼具长程有序晶格结构和无序连通孔道结构的双重优势。多孔单晶晶格结构清晰、化学组分精准、终止表面明确,可构筑连续高度扭曲活性表面及精细结构,对于研究表面结构及电化学过程的可逆化学机制具有重要意义。

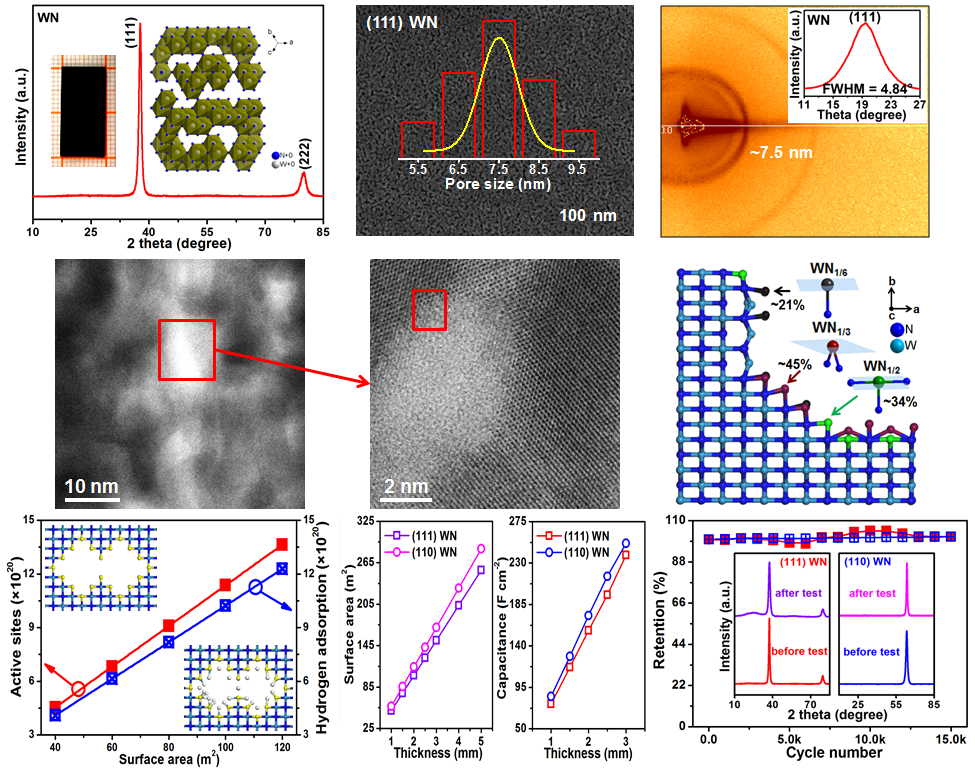

  中科院功能纳米结构设计与组装/福建省纳米材料重点实验室谢奎课题组,在国家重点研发计划变革性技术重点专项、国家基金重大研究计划重点项目、中科院洁净能源联合基金和中科院战略先导B等项目支持下,通过晶格重构策略生长出了2 cm尺寸具有三维连通孔道结构的介孔WN单晶,精准控制了晶面取向,并在扭曲表面上构筑了清晰的不饱和活性位点包括W-N1/6W-N1/3W-N1/2。多孔单晶扭曲表面上清晰的不饱和金属氮配位活性结构,增强可逆化学吸附,显著提高赝电容;同时,介孔单晶表面精细结构与吸附物种作用清晰,长程有序结构提高电极循环稳定性。

  相关成果发表在Advanced Functional Materials, https://doi.org/10.1002/adfm.202008900。论文的第一作者是叶灵婷。

  课题组长期从事多孔单晶与多相催化研究,并取得了一系列进展 (Angew Chem Int Ed, 2020, 59, 16440; Angew Chem Int Ed, 2020, 59, 8729; ACS Catal 2020, 10, 3505; Nat Commun, 2019, 10: 3168; Nat Commun, 2019, 10: 4727; Adv Mater, 2019, 180655; Nat Commun, 2019, 10: 1173; Nat Commun, 2019, 10, 1550; Sci Adv, 2018, 4: eaar5100; Mater Horiz, 2018, 5: 953; Nat Commun, 2017, 8: 2178; Nat Commun, 2017, 8: 14785)

  (谢奎课题组供稿

返回
